Датчик веса для дериватографа своими руками
Была такая задачка. Сделать датчик веса для дериватографа, взамен гальванометра, чтобы подключить его к аналого-цифровому преобразователю (АЦП).
Кстати, для вертикального дилатометра он тоже подойдет.
Нашел оригинальную схему от преобразователя веса дериватографа Q-1500.
Схему можно посмотреть здесь
Использованы отечественные диоды КД522. Транзистор полевой с p-каналом BS250 в кормусе TO92.

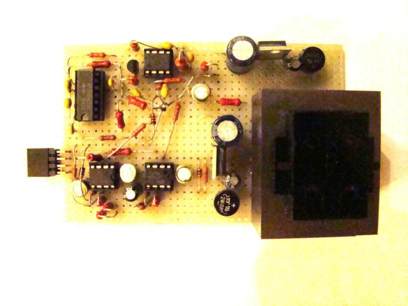

Результат ее воплощения на макетной плате приведен ниже.

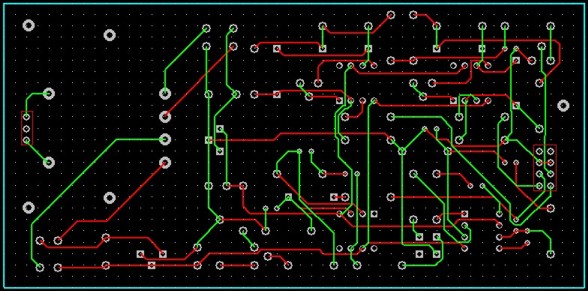

Чертеж спроектированной печатной платы приведен ниже.
Померял геометрию и индуктивность оригинальной катушки.
Делал катушку так.
Взял алюминиевую трубку длиной 500 мм (можно короче, но такую удобно держать) и наружным диаметром 10 мм. На трубку наложил в один слой полиэтилен. Вырезал из картона квадрат 90Х90 мм, намазал его с одной стороны клеем момент и накрутил на полиэтилен.
Полиэтилен нужен для того, чтобы картон не приклеился к основе (трубке).
После высыхания клея обработал нитролаком.
После высыхания клея- основа готова.
Далее влял циркуль и разметил четыре кружка диаметром 22 мм. Внутри этих кружков разметил кружки диаметром 12 мм.
Вырезал ножницами кружки (22 мм). Вырезал внутри кружков отверстия (12 мм) канцелярским ножом. Наклеял то, что получилось на основу при помощи эпоксидного клея. Размеры следующие: первый кружок вплотную к одному торцу катушки, через 40 мм- второй, через 10 мм- третий, ко второму торцу катушки- четвертый.
После высыхания приступаем к намотке.
Диаметр провода- 0,22 мм (оригинальный- 0,05, но сним сложно работать).
Мотаем сначала катушку возбуждения (среднюю), 500 витков, порядок витков не важен. Получается как-раз "под завязку".
Затем мотаем дифференциальные катушки. В них по 100 витков. Мотаем виток к витку, иначе работать будет плохо. Получается тоже как раз по длине. Удобнее начинать от края и мотать к середине.
Закончив намотку, все изолируем изолентой.
Отпиливаем от старой PCI платы контактную площадку и приматываем к катушке изолентой. Это будет переходная площадка.
На нее припаиваем провода.
Результат приведен ниже.
Подключаем катушку к собранной плате.
Далее идем в магазин и покупаем ферритовый стержень длиной 40 мм и диаметром 4-5 мм.
Делаем из остатков провода петельку и приклеиваем ее к ферриту эпоксидным клеем.
Результат приведен ниже.
Из тех же остатков провода можно сделать переходной крючок для крепления феррита к весовому блоку.
Все готово к установке в прибор.
Если правильно собрано- работает отлично.
